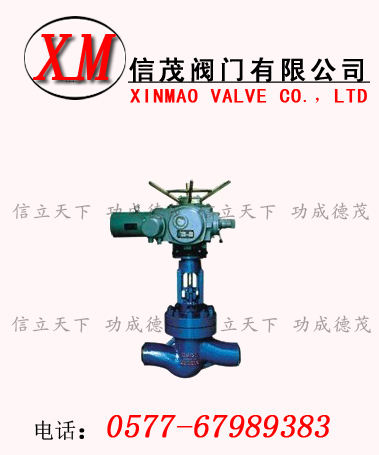

高压电动截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
电动高压截止阀-J961Y电动高压截止阀的主要标准：
1、GB/T 12233-2006《通用阀门 铁质截止阀与升降式止回阀》
2、GB/T 12235-2007《通用阀门 法兰连接钢制截止阀与升降止回阀》
3、JB/T53174-94《截止阀 产品质量分等》
4、JB/T53165-92《高压平衡截止阀》
5、GB/T 587-2008《船用法兰青铜截止阀》
6、GB/T 590-2008《船用法兰铸铁截止阀》
7、GB/T 8464-2008《铁制和铜制螺纹连接阀门》
电动高压截止阀-J961Y电动高压截止阀应用规范
|
设计与制造
|
GB/T12235
|
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
法兰尺寸
|
JB/T79
|
|
检验与试验
|
JB/T9092
|
|
材料
|
碳钢
|
GB/T12229
|
|
不锈钢
|
GB/T12230
|
|
合金钢
|
Q/ZB66
|
|
标志
|
GB/T12220
|
|
供货
|
JB/T7928
|
电动高压截止阀-J961Y电动高压截止阀结构特点
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。
电动高压截止阀-J961Y电动高压截止阀主要零件材料
|
阀体
|
阀盖
|
阀瓣
|
密封圈
|
阀杆
|
填料
|
适用介质
|
适用温度
(≤℃)
|
|
WCB
|
WCB+D507M0
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCrl8Ni9Ti
|
0Crl8Ni9Ti+
Stellite12
|
Stellite6
|
lCrl8Ni9Ti
|
PTFE
|
硝酸类
|
200
|
|
ZGlCrl8Ni2M02Ti
|
CF8M+
Stellite12
|
lCrl8Ni2M02Ti
|
lCrl8Ni2M02Ti
|
PTFE
|
磷酸类、
碱类、混酸
|
200
|
|
ZG00Crl7Nil4M02
|
CF3M+
Stellite12
|
Stel1ite6
|
316L
|
PTFE
|
磷酸类、
尿素、甲铵液
|
200
|
|
ZGlCr5M0
|
ZGlCr5M0+
Stellite12
|
Stel1ite6
|
25Cr2M01VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
电动高压截止阀-J961Y电动高压截止阀主要外形尺寸
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
标准值
|
参考值
|
|
L
|
D
|
D1
|
n2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
质量(kg)
|
|
1．6
|
50
|
230
|
160
|
125
|
100
|
|
16
|
3
|
|
4-φ18
|
590
|
645
|
48
|
|
65
|
290
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
590
|
690
|
60
|
|
80
|
310
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
590
|
715
|
65
|
|
100
|
350
|
215
|
180
|
155
|
|
20
|
3
|
|
8-φ18
|
590
|
770
|
71
|
|
125
|
400
|
254
|
210
|
185
|
|
22
|
3
|
|
8-φ18
|
590
|
780
|
119
|
|
150
|
480
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
590
|
810
|
210
|
|
200
|
600
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
810
|
967
|
320
|
|
250
|
622
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ25
|
810
|
1143
|
550
|
|
300
|
698
|
460
|
410
|
375
|
|
30
|
4
|
|
12-φ25
|
830
|
1292
|
785
|
|
2.5
|
50
|
230
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
590
|
645
|
50
|
|
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
8-φ18
|
590
|
690
|
65
|
|
80
|
310
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
590
|
715
|
67
|
|
100
|
350
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
590
|
770
|
73
|
|
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
590
|
780
|
127
|
|
150
|
480
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
810
|
810
|
215
|
|
200
|
600
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
810
|
967
|
322
|
|
250
|
622
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
830
|
1143
|
585
|
|
300
|
698
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
830
|
1292
|
795
|
|
4．0
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
590
|
645
|
61
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
590
|
690
|
75
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
590
|
715
|
84
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
590
|
770
|
101
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4．5
|
8-φ25
|
810
|
782
|
207
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
810
|
875
|
226
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4．5
|
12-φ30
|
810
|
1160
|
399
|
|
6．4
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ23
|
590
|
710
|
64
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8-φ23
|
590
|
750
|
77
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
3
|
4
|
8-φ23
|
590
|
785
|
86
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
3
|
4．5
|
8-φ25
|
810
|
837
|
171
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
3
|
4．5
|
8-φ30
|
810
|
1031
|
243
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
3
|
4．5
|
8-φ34
|
830
|
1066
|
296
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
3
|
4．5
|
12-φ34
|
830
|
1213
|
420
|
|
10．0
|
50
|
300
|
195
|
145
|
112
|
88
|
28
|
3
|
4
|
4-φ25
|
590
|
714
|
81
|
|
65
|
340
|
220
|
170
|
138
|
110
|
32
|
3
|
4
|
8-φ25
|
590
|
734
|
102
|
|
80
|
380
|
230
|
180
|
148
|
121
|
34
|
3
|
4
|
8-φ30
|
810
|
847
|
175
|
|
100
|
430
|
265
|
210
|
172
|
150
|
38
|
3
|
4．5
|
8-φ30
|
810
|
950
|
194
|
|
125
|
500
|
310
|
250
|
210
|
176
|
42
|
3
|
4．5
|
8-φ34
|
830
|
1141
|
285
|
|
150
|
550
|
350
|
290
|
250
|
204
|
46
|
3
|
4．5
|
12-φ34
|
830
|
1240
|
450
|
|
200
|
650
|
430
|
360
|
312
|
260
|
54
|
3
|
4．5
|
12-φ4l
|
830
|
1425
|
850
|
|
16．0
|
50
|
300
|
215
|
165
|
132
|
88
|
36
|
3
|
4
|
8-φ25
|
590
|
562
|
92
|
|
65
|
340
|
245
|
190
|
152
|
110
|
44
|
3
|
4
|
8-φ30
|
810
|
743
|
165
|
|
80
|
380
|
260
|
205
|
168
|
121
|
46
|
3
|
4
|
8-φ30
|
830
|
820
|
216
|
|
100
|
430
|
300
|
240
|
200
|
150
|
48
|
3
|
4．5
|
8-φ34
|
830
|
935
|
238
|
