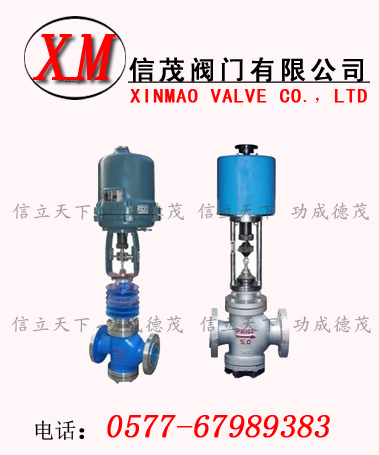

电动直通双座调节阀-ZAZN电动直通双座调节阀概述
ZAZN系列电动直通双座调节阀由DKZ型系列直行程电动执行机构和直通双座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连接调节。该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用于电力、冶金、化工、轻纺工业自动控制系统中。
电动直通双座调节阀-ZAZN电动直通双座调节阀主要技术参数和性能指标
主要技术参数
|
公称通径DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径DN（mm）
|
25
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
流量特性
|
直线、等百分比
|
|
公称压力PN（MPa）
|
1.6，4.0，6.4
|
4.0，6.4
|
|
连接型式
|
法兰连接：PN1.6按JB79-59标准； PN4.0按JB79-59标准
|
|
配用执行机构型号
|
DKZ-310
|
DKZ-410
|
DKZ-410
|
DKZ-510
|
|
出抽推力（N）
|
4000
|
6400
|
6400
|
16000
|
|
行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
全行程时间（S）
|
12.5
|
20
|
32
|
40
|
60
|
|
作用方式
|
电开式（K）常用；电关式（B）
|
|
输入信号
|
0~10mA 4~20mA DC
|
|
供电电源
|
220V；50~60Hz
|
|
固有可调比R
|
30：1
|
2、主要技术性能指标
|
项目
|
技术性能指标
|
|
基本误差%
|
≤±5
|
|
回差%
|
≤3
|
|
死区%
|
≤5
|
|
泄漏量
|
0.01%×阀额定容量
|
|
额定流量系数误差%
|
≤±10
|
3、阀门材料和适用温度范围
|
阀体材料
|
材料牌号
|
公称压力（MPa）
|
适用温度范围（℃）
|
|
常温型
|
散热型
|
|
铸铁
|
HT200
|
1.6
|
-20~200
|
-
|
|
铸钢
|
ZG230~450
|
4.0，6.4
|
-40~250
|
-40~450
|
|
铸不锈钢
|
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
|
4.0，6.4
|
-40~250
|
-60~450
|
4、允许压差
标准组配的电动双座调节阀考虑到介质对阀芯、阀座的冲蚀和高压差引起的噪声、振动，一般情况下，阀的压差不应 超过1MPa，如压差较高，则应采取相应的工艺措施。
5、外形尺寸
|
公称通径DN（mm）
|
A×B
|
L
|
H1
|
H2
|
|
PN1.6
|
PN4.0
|
PN6.4
|
常温型
|
散热型
|
|
25
32
|
230×460
|
185
|
190
|
200
|
670
|
820
|
104
|
|
200
|
210
|
210
|
673
|
823
|
107
|
|
40
|
220
|
230
|
235
|
693
|
843
|
126
|
|
50
|
250
|
255
|
265
|
698
|
848
|
131
|
|
65
|
275
|
285
|
295
|
799
|
959
|
175
|
|
80
|
230×530
|
300
|
310
|
320
|
809
|
969
|
190
|
|
100
|
350
|
355
|
370
|
821
|
981
|
202
|
|
125
|
410
|
425
|
440
|
872
|
1087
|
250
|
|
150
|
450
|
460
|
475
|
882
|
1097
|
260
|
|
200
|
260×630
|
550
|
560
|
570
|
924
|
1139
|
302
|
|
250
|
670
|
66
|
670
|
1156
|
1368
|
422
|
|
300
|
740
|
785
|
800
|
1215
|
1427
|
484
|
