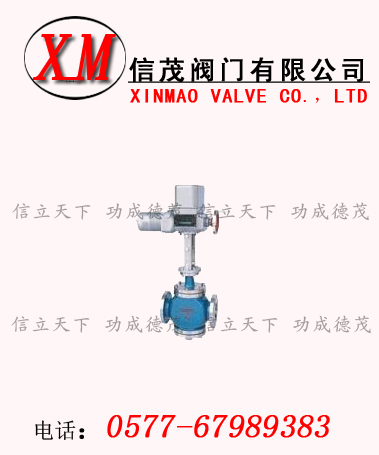

电动直通单座调节阀-ZAZP电动直通单座调节阀概述
ZAZP型电动直通单座调节阀由DKZ型系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力， 接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。 该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等工业自动控制系统中。
电动直通单座调节阀主要技术参数和性能指标
电动直通单座调节阀-ZAZP电动直通单座调节阀主要技术参数
|
公称通径DN（mm）
|
G3/4″
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径DN（mm）
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
0.08
|
0.12
|
0.2
|
0.32
|
0.5
|
0.8
|
1.2
|
2
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
流量特性
|
直线
|
直线、等百分比
|
|
公称压力PN（MPa）
|
10
|
1.6，4.0，6.4
|
|
连接型式
|
管螺纹连接G3/4
|
法兰连接：PN1.6按JB79-59标准； PN4.0按JB79-59标准
|
|
配用执行机构型号
|
DKZ-310
|
DKZ-310
|
DKZ-310
|
DKZ-410
|
DKZ-410
|
|
出抽推力（N）
|
4000
|
4000
|
4000
|
6400
|
6400
|
|
行程L（mm）
|
10
|
10
|
16
|
25
|
40
|
60
|
|
全行程时间（S）
|
8
|
8
|
12.5
|
20
|
32
|
50
|
|
作用方式
|
电开式（K）常用；电关式（B）
|
|
输入信号
|
0~10mA 4~20mA DC
|
|
供电电源
|
220V；50~60Hz
|
|
固有可调比R
|
30：1
|
电动直通单座调节阀-ZAZP电动直通单座调节阀主要技术性能指标
|
项目
|
技术性能指标
|
|
基本误差%
|
≤±5
|
|
回差%
|
≤3
|
|
死区%
|
≤5
|
|
泄漏量
|
0.01%×阀额定容量
|
|
额定流量系数误差%
|
≤±10；当KV≤6.3时，为≤±15
|
电动直通单座调节阀-ZAZP电动直通单座调节阀阀门材料和适用温度范围
|
阀体材料
|
材料牌号
|
公称压力（MPa）
|
适用温度范围（℃）
|
|
常温型
|
散热型
|
|
铸铁
|
HT200
|
1.6
|
-20~200
|
-
|
|
铸钢
|
ZG230~450
|
4.0，6.4
|
-40~250
|
-40~450
|
|
铸不锈钢
|
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
|
4.0，6.4
|
-40~250
|
-60~450
|
电动直通单座调节阀-ZAZP电动直通单座调节阀允许压差
|
公称通径（mm）
|
G3/4″
|
20
|
|
阀座直径（mm）
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
|
允许压差（MPa）
|
公称压力值
|
4.9
|
3.7
|
2.4
|
1.6
|
1.1
|
0.6
|
|
公称通径（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允许压差（MPa）
|
PN值
|
5.0
|
2.8
|
1.7
|
1.7
|
1.0
|
0.6
|
1.1
|
0.7
|
0.4
|
注：DN20配DKZ-310其允许压差达公称压力值
电动直通单座调节阀-ZAZP电动直通单座调节阀外形尺寸
|
公称通径DN（mm）
|
A×B
|
L
|
H1
|
H2
|
|
PN1.6
|
PN4.0
|
PN6.4
|
常温型
|
散热型
|
|
G3/4″
|
ø160
|
120（PN10）
|
391
|
478
|
32
|
|
20
|
230×460
|
180
|
190
|
190
|
653
|
804
|
65
|
|
25
|
185
|
190
|
200
|
665
|
816
|
99
|
|
32
|
200
|
210
|
210
|
671
|
822
|
105
|
|
40
|
220
|
230
|
235
|
683
|
834
|
116
|
|
50
|
230×530
|
250
|
255
|
265
|
698
|
849
|
131
|
|
65
|
275
|
285
|
295
|
789
|
949
|
165
|
|
80
|
300
|
310
|
320
|
792
|
852
|
173
|
|
100
|
350
|
355
|
370
|
796
|
956
|
177
|
|
125
|
260×630
|
410
|
425
|
440
|
847
|
1062
|
225
|
|
150
|
450
|
460
|
475
|
855
|
1070
|
233
|
|
200
|
550
|
560
|
570
|
894
|
1109
|
272
|
