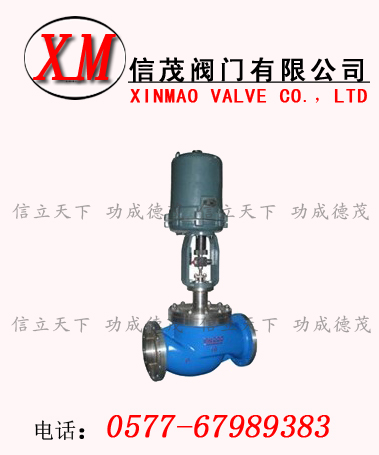

ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合。
防爆电动套筒调节阀-ZDLM防爆电动套筒调节阀套筒调节机构主要技术参数：
|
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
2、3.2、
5、8、10
|
16
25
|
25
40
|
40
63
|
63
100
|
100
155
|
250
370
|
400
580
|
630
900
|
1000
1300
|
|
公称压力MPa
|
1.6 、 6.4
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直线、等百分比
|
|
介质温度oC
|
-20～200(常温)；-40～450(中温)；-250～-60(低温)
|
|
法兰尺寸、型式
|
PN16：按JB78-59光滑式
PN64：按JB/T79.2-94凹式(常、中温)按JB/T79.3-94榫槽式(低温)
|
|
阀体
材质
|
公称压力
MPa
|
1.6
|
常温: HT200ZG230-450ZG1Cr18Ni9Ti
|
|
6.4
|
常温: ZG230-450ZG1Cr18Ni9Ti
|
|
中温: ZG230-450ZG1Cr18Ni9Ti
|
|
低温: ZG1Cr18Ni9Ti
|
注：可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定
防爆电动套筒调节阀-ZDLM防爆电动套筒调节阀电动执行机构与阀配组
|
公称通径 mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
配电动
执行机
构型号
|
ZDLM
|
361LSA-20
361LXA-20
|
361LSB-30
361LXB-30
|
361LSB-50
361LXB-50
|
361LSC-65
|
361LSC-99
|
|
ZDLM2
ZDLM3
|
361LSB-30
361LXB-30
|
361LSB-50
361LXB-50
|
361LSC-65
|
361LSC-99
|
361LSC-160
|
|
动作速度mm/s
|
ZDLM
|
2.1
|
3.5
|
1.7
|
3.4
|
2.0
|
|
ZDLM2
ZDLM3
|
3.5
|
1.7
|
3.4
|
2.0
|
1.0
|
3610L型直行程电子式电动执行机构主要技术参数:
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
|
361LSA-20
361LXA-20
|
2000
|
2.1
|
电 源：220V±10%Va.c.
50Hz
输入信号：4-20mAd.c.
1-5Vd.c.
(信号线用屏蔽线)
开度信号：4-20mAd.c.
保护等级：相当IP55
防爆标志：ExdⅡBT4
|
|
361LSB-30
361LXB-30
|
3000
|
3.5
|
|
361LSB-50
361LXB-50
|
5000
|
1.7
|
|
361LSC-65
|
6500
|
3.4
|
|
361LSC-99
|
10000
|
2.0
|
|
361LSC-160
|
16000
|
1.0
|
防爆电动套筒调节阀-ZDLM防爆电动套筒调节阀主要性能指标：
|
项 目
|
指标值
|
|
基本误差%
|
±2.5
|
|
回 差%
|
2.0
|
|
死 区%
|
3.0
|
|
始终点偏差 %
|
±2.5
|
|
额定行程偏差%
|
+2.5
|
|
允许泄漏量1/h
|
ZDLM型
|
1×10-3×阀额定容量
|
|
ZDLM2型
|
1×10-5×阀额定容量
|
|
ZDLM3型
|
1×10-4×阀额定容量
|
防爆电动套筒调节阀-ZDLM防爆电动套筒调节阀允许压差：
|
公称通径 mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
允许压差
MPa
|
ZDLM
|
6.4
|
3.6
|
2.7
|
2.6
|
2.1
|
|
ZDLM2(M3)
|
6.4
|
5.5
|
4.1
|
3.2
|
2.4
|
