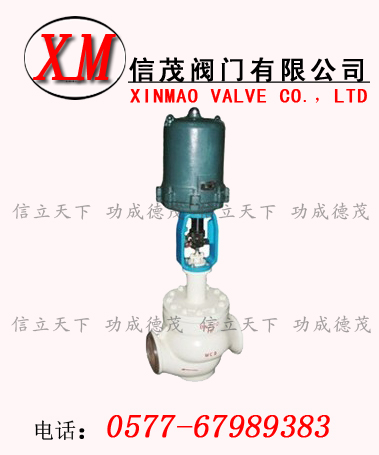

防爆电动笼式单座调节阀-DHSC防爆电动笼式单座调节阀结构特点和应用范围：
CV3000-KHSC电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92、VDS4006-92标准。

防爆电动笼式单座调节阀-DHSC防爆电动笼式单座调节阀技术参数和性能指标：

阀体型式：直通单座铸造球形阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG
法兰标准：JISB2201-1984、ANSIB16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm）对接焊BW（65～200mm）
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上阀盖：压盖型式螺栓压紧式
常温型（P）：-17～+230℃
伸长Ⅰ型（EⅠ）：-45～-17℃+230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃
伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件：
阀芯型式单座套筒式柱塞型阀芯

套筒形式：分离式套筒
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构型式：
DKZ系列电动执行机构；361L系列电子式电动执行机构；SKZ系列电子式电动执行机构；PSL系列电子式电动执行机构
输入信号DKZ执行机构:Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω)
361L执行机构:4～20mA·DC、1～5V·DC(输入电阻250Ω)
SKZ执行机构:4～20mA·DC、1～5V·DC
PSL执行机构:4～20mA·DC

电源电压：DKZ执行机构：220V，50Hz
361L执行机构：220V，50Hz
SKZ执行机构：单相控制220V，50Hz
PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz

执行机构：
DKZ执行机构：手轮
361L执行机构：离合式
SKZ执行机构：手轮
PSL执行机构：手轮

阀作用型式电关式或电开式

附件：定位器、手轮机构、阀位传送器等

防爆电动笼式单座调节阀-DHSC防爆电动笼式单座调节阀性能：
泄漏量：符合标准ANSIB16.104Ⅳ级，小于额定Cv的0.01%
回差配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
基本误差配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1%
注：采用标准的V型聚四氟乙烯填料时

可调范围：50：1
