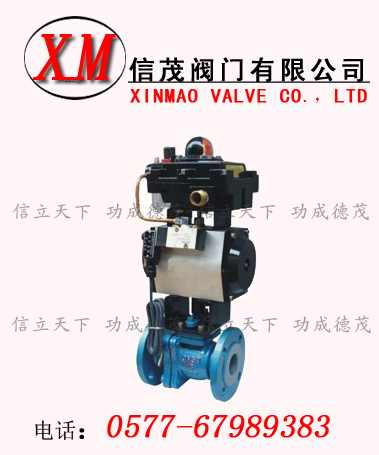

气动衬氟球阀-Q641F46气动衬氟球阀可分为对分二片式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
气动衬氟球阀-Q641F46气动衬氟球阀基本型号
|
手动
|
Q41F3
|
蜗轮
|
Q341F3
|
|
Q41F46
|
Q341F46
|
|
气动
|
Q641F3
|
电动
|
Q941F3
|
|
Q641F46
|
Q941F46
|
气动衬氟球阀-Q641F46气动衬氟球阀技术规范
|
设计标准
|
GB12237
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
JB/T9092-99
|
|
驱动方式
|
手动、电动、气动、蜗轮
|
气动衬氟球阀-Q641F46气动衬氟球阀主要零部件材料表
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P8
|
R8
|
R3
|
R3
|
|
1
|
阀体／阀盖
|
A216-C
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
2
|
球体/阀杆
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
3
|
衬里／阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
|
4
|
填料/压盖
|
PTFE(F4)
|
A351-CF3
|
A351-CF3
|
|
5
|
填料
|
A216-WCB
|
A351-CF8
|
A351-CF8
|
|
6
|
支架
|
A193-B7
|
A194-8
|
A193-B8M
|
|
7
|
紧固螺栓
|
A193-B7
|
A193-B8M
|
A194-8
|
|
8
|
螺母
|
A194-2H
|
A194-8
|
A194-8
|
|
9
|
操作手柄
|
A216-WCB
|
A216-WCB
|
A216-WCB
|
气动衬氟球阀-Q641F46气动衬氟球阀主要外型和连接尺寸
|
公称通径
|
标准值
|
参考值
|
|
DN（mm）
|
NPS
（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
W
|
Do(蜗轮)
|
H
|
WT(Kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
140
|
95
|
65
|
45
|
2
|
14
|
4-Φ14
|
120
|
|
80
|
2.5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
140
|
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
160
|
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-Φ14
|
160
|
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
2
|
18
|
4-Φ14
|
200
|
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-Φ14
|
250
|
|
135
|
9.5
|
|
65
|
11/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-Φ14
|
300
|
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4-Φ14
|
350
|
|
185
|
19
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
400
|
|
95
|
33
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-Φ18
|
500
|
|
210
|
58
|
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-Φ23
|
|
200
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-Φ23
|
|
240
|
490
|
155
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-Φ23
|
|
240
|
550
|
210
|
气动衬氟球阀-Q641F46气动衬氟球阀主要外型和连接尺寸
|
PN1.6MPa
|
|
15
|
1/2
|
140
|
95
|
65
|
45
|
2
|
14
|
4-Φ14
|
120
|
|
80
|
2.5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
140
|
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
160
|
|
100
|
4.5
|
|
32
|
21/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
160
|
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
200
|
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
250
|
|
135
|
9.5
|
|
65
|
11/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
300
|
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
8-Φ18
|
350
|
|
185
|
19
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
24
|
8-Φ18
|
400
|
|
195
|
33
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
26
|
8-Φ18
|
500
|
|
210
|
58
|
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
28
|
8-Φ23
|
|
200
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-Φ23
|
|
240
|
490
|
155
|
|
PN2.5MPa
|
|
15
|
1/2
|
140
|
95
|
65
|
45
|
2
|
16
|
4-Φ14
|
120
|
|
80
|
2.5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
140
|
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
160
|
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
160
|
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
200
|
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
250
|
|
135
|
9.5
|
|
65
|
21/2
|
220
|
180
|
145
|
120
|
3
|
22
|
8-Φ18
|
300
|
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
8-Φ18
|
300
|
|
185
|
19
|
|
100
|
4
|
280
|
230
|
190
|
160
|
3
|
24
|
8-Φ23
|
|
200
|
195
|
33
|
|
125
|
5
|
320
|
270
|
220
|
188
|
3
|
28
|
8-Φ25
|
|
200
|
210
|
58
|
|
150
|
6
|
360
|
300
|
250
|
218
|
3
|
30
|
8-Φ25
|
|
200
|
450
|
93
|
