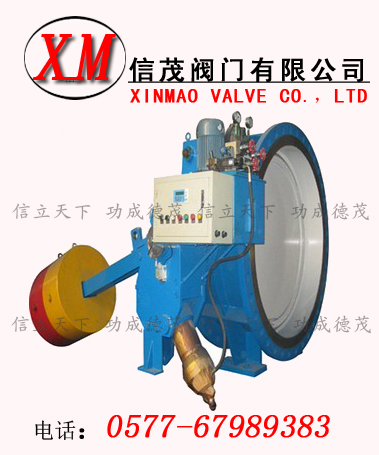

重锤蓄能型液控蝶阀型号说明
K
D
7
4
3
―
Vk
安装方式：见注2
轴封形式：省略为普通轴封，e为防泥沙型
锁定方式：Vk为水电站开阀锁定型
公称压力代号：公称压力MPa×10
密封材料代号：X为橡胶，H为不锈钢
结构形式代号：1为垂直板式3为三偏心
连接形式代号：4为双法兰式
驱动方式代号：7为液压驱动
类型代号：D为蝶阀
控制方式：K为自动控制
公称通径：DN，单位为mm
重锤蓄能型液控蝶阀安装方式及说明
序号
标 识
意 义
1
省略
驱动装置位于顺水流方向看的右侧，重锤倒向水流方向的上游侧
2
“反”
驱动装置位于顺水流方向看的左侧，重锤倒向水流方向的上游侧
“倒”
驱动装置位于顺水流方向看的左侧，重锤倒向水流方向的下游侧
“反倒”
驱动装置位于顺水流方向看的右侧，重锤倒向水流方向的下游侧
部件名称
材 料
阀 体☆
灰铸铁、球墨铸铁、耐蚀铸铁、碳素钢
蝶 板☆
阀 轴☆
不锈钢、优质碳素钢(外表面包焊不锈钢再精加工)
蝶阀主密封圈☆
橡胶、不锈钢
墙 板☆
灰铸铁、碳 素 钢
阀体密封座
不 锈 钢
注：表中带“☆”者，根据合同或技术协议要求选取。
