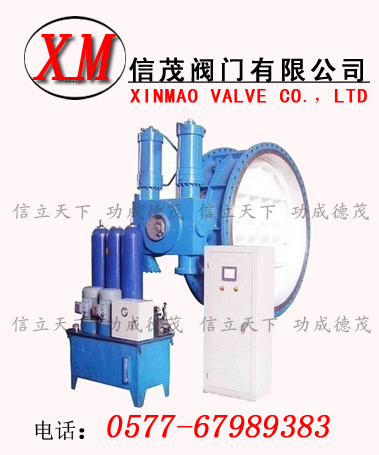

蓄能器蓄能式液控蝶阀标准与规范
|
产品标准
|
GB/T 14478、GB/T 12238、JB/T 8527
|
|
传动装置
|
JB/T 5299
|
|
结构长度
|
GB/T 12221
|
|
配管法兰
|
灰铸铁法兰
|
GB/T 17241.6
|
|
球墨铸铁法兰
|
GB/T 12380.1~12380.3
|
|
钢制法兰
|
GB/T 9112~9131
|
|
蓄能器标准
|
GB/T 2352
|
|
试验与检验
|
GB/T 14478、GB/T 13927
|
|
质量保证
|
ISO9001
|
注：可采用其他有关标准和国外标准，法兰尺寸可按用户要求制造，但应在订货合同中写明。
蓄能器蓄能式液控蝶阀基本参数
|
公称通径 DN（mm）
|
150~2400
|
|
公称压力级PN（MPa）
|
0.25~4.0
|
|
试验压力
Ps（MPa）
|
密 封
|
1．1×PN
|
|
强 度
|
1．5×PN
|
|
工作压力 （MPa）
|
1．0×PN
|
|
介质温度 （℃）
|
≤80
|
|
液压油
|
抗磨液压油N46-N68
|
|
适 用 介 质
|
水、海水、泥沙水、油品等非腐蚀性流体
|
注：1、1Mpa=10.2㎏f/c㎡ 2、 用于水电站时，密封试验压力可按电站最高静水头计算值。
蓄能器蓄能式液控蝶阀特殊参数
|
项目
|
可调范围
|
出厂调节
|
|
开阀时间（可调）
|
15~60秒
|
30秒
|
|
关阀时间（可调）
|
快关
|
5~25秒
|
8秒
|
|
慢关
|
8~60秒
|
20秒
|
|
关阀角度（可选）
|
快关
|
70±10度
|
60度
|
|
慢关
|
20±10度
|
30度
|
|
最小流阻系数
|
0.1
|
|
零 件 名 称
|
材 料
|
|
阀 体
|
灰铸铁、球墨铸铁、碳素钢
|
|
蝶 板
|
灰铸铁、球墨铸铁、碳素钢
|
|
阀 轴
|
不锈钢、碳素钢
|
|
阀体密封面
|
铜合金、不锈钢
|
|
蝶板密封圈
|
优质丁腈橡胶、不锈钢/柔性石墨层叠
|
|
滑动轴承
|
铜合金
|
|
填 料
|
V形密封圈、柔性石墨
|
|
墙 板
|
碳素钢
|
|
