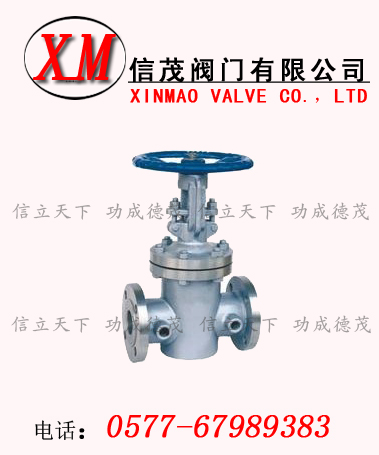

不锈钢保温闸阀-BZ41H/W不锈钢保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
应用规范:
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
不锈钢保温闸阀-BZ41H/W不锈钢保温闸阀主要零件材质BZ41H/W
|
零件名称
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12Mo2Ti系列
|
ZG00Cr17Ni14Mo2系列
|
WCB系列
|
|
阀体/阀盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
闸板
|
ZG1Cr18NI9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
|
阀杆
|
1Cr18Ni9Ti
|
ooCr18Ni10
|
1Cr18Ni12Mo2Ti
|
ooCr17Ni14Mo2
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨Graphite
|
|
垫片
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304
Graphite+304
|
|
压盖
|
ZG1Cr181Ni10
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Mi12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
螺栓
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
不锈钢保温闸阀-BZ41H/W不锈钢保温闸阀1.6MPa保温闸阀主要连接尺寸BZ41H/W
|
尺寸
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
mm
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
|
H
|
mm
|
310
|
358
|
372
|
435
|
500
|
614
|
674
|
818
|
969
|
1145
|
|
W
|
mm
|
200
|
240
|
240
|
280
|
300
|
320
|
360
|
400
|
450
|
560
|
不锈钢保温闸阀-BZ41H/W不锈钢保温闸阀2.5MPa保温闸阀主要连接尺寸BZ41H/W
|
尺寸
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
mm
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
|
H
|
mm
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
969
|
1145
|
1145
|
|
W
|
mm
|
240
|
240
|
280
|
300
|
320
|
360
|
400
|
450
|
560
|
640
|
不锈钢保温闸阀-BZ41H/W不锈钢保温闸阀4.0MPa保温闸阀主要连接尺寸BZ41H/W
|
尺寸
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
mm
|
200
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
|
H
|
mm
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
969
|
1145
|
1145
|
|
