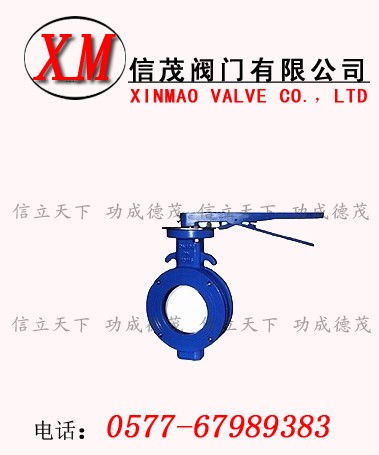

我公司为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
单偏心蝶阀-D41H/D71H单偏心蝶阀产品采用标准
|
结构形式
|
单偏心
|
|
设计依据
|
GB
|
API
|
|
驱动方式
|
手动、蜗轮蜗杆传动、手动、电动
|
|
设计标准
|
GB/T 12238
|
API609、MSS.SP-68
|
|
结构长度
|
GB/T12221
|
ASMEB16.10、API609、MSS.SP-6８
|
|
连接法兰
|
JB/T79 JB/T82、GN/T9115
|
ASME B16.5、ASME B16.47
|
|
试验和检验
|
JB/T 9092
|
API 598
|
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造
单偏心蝶阀-D41H/D71H单偏心蝶阀主要零件材料
|
序号
|
材质
|
材质
|
序号
|
零件名称
|
材质
|
|
1
|
阀体
|
WCB、CF8、CF8M、CF3M
|
8
|
填料
|
柔性石墨
|
|
2
|
轴套
|
Cu、PTFE+不锈钢
|
9
|
填料压盖
|
2Cr13、ASTM A27-420
|
|
3
|
蝶板
|
WCB、CF8、CF8M、CF3M
|
10
|
填料压盖
|
WCB、CF8、CF8M
|
|
4
|
阀杆
|
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
11
|
支架Yoke
|
WCB、CF8、CF8M、CF3、CF3M
|
|
5
|
密封组合件
|
A105+橡胶、A105+F6、不锈钢
|
12
|
指示板
|
Cu、不锈钢
|
|
6
|
轴套
|
Cu、PTFE+不锈钢
|
13
|
手柄
|
KTH330、QT400-17
|
|
7
|
填料垫
|
2Cr13
|
|
|
|
