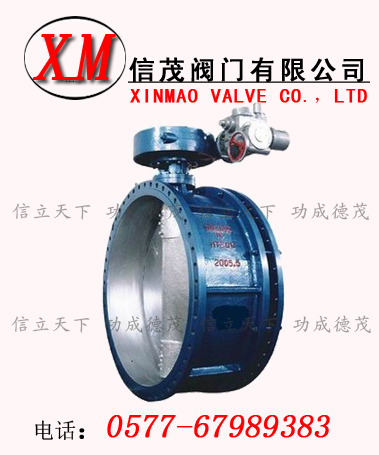

我公司研制的电动大口径蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
主要参数
|
公称通经DN(mm)
|
50～2000
|
50～1600
|
|
公称药理PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
阀轴
|
2Cr13
|
|
密封圈
|
丁腈耐油橡胶
|
|
填料
|
柔性石墨
|
执行标准
|
制造标准
|
GB/T 122387-89
|
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
FBEX(D942X)-2.5/6/10/电动大口径蝶阀主要外形连接尺寸 单位：mm
|
DN
|
主要外形连接尺寸
|
法兰尺寸和螺栓孔尺寸
|
|
L
|
H
|
Ho
|
A
|
B
|
0.25MPa
|
0.6MPa
|
1.0MPa
|
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
2200
|
840
|
1665
|
4529
|
2057
|
1585
|
2405
|
2340
|
2295
|
52-33
|
2475
|
2390
|
2335
|
52-43
|
2550
|
2440
|
2370
|
52-56
|
|
2400
|
910
|
1778
|
4845
|
2057
|
1585
|
2605
|
2540
|
2485
|
56-33
|
2685
|
2600
|
2545
|
56-43
|
2760
|
2650
|
2570
|
55-56
|
|
2600
|
990
|
1865
|
5060
|
2057
|
1585
|
2805
|
2740
|
2695
|
60-33
|
2905
|
2810
|
2750
|
60-49
|
2960
|
2850
|
2780
|
60-56
|
|
2800
|
1070
|
2051
|
5960
|
2357
|
1905
|
3030
|
2960
|
2910
|
64-36
|
3115
|
3020
|
2960
|
64-49
|
3180
|
3070
|
3000
|
64-56
|
|
3000
|
1150
|
2189
|
6800
|
2357
|
1905
|
3230
|
3160
|
3110
|
68-36
|
3315
|
3220
|
3160
|
68-49
|
3405
|
3290
|
3210
|
68-62
|
