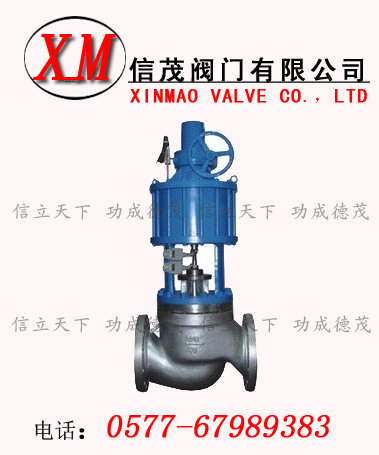

气动快速切断阀由气动活塞式执行机构和低流阻、双重密封结构的切断机构组成，执行机构动作速度快、推力大、具有弹簧复位功能、带手操作机构；阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构，使本产品成为一类快速动作、严密闭切断、安全可靠的高性能新型切断阀。
切断阀阀芯密封面材料可分为硬密封和软密封；按阀芯结构形式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、开关快速等特点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空和紧急切断的工况。本产品性能优良、规格齐全、体积小、重量轻等优点，广泛应用于化工、石油、冶金、轻纺等工业生产过程的自动化控制系统中。
主要零件材料及适用温度、介质
|
材料代号
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要
零件
|
阀体、阀盖
|
WCB（ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
阀芯、阀座
|
1Cr18Ni9Ti（304）或司钛莱合金堆焊
|
1Cr18Ni9Ti（304）或司钛莱合金堆焊
|
1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯（F4）、柔性石墨、
|
|
垫片
|
增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
|
|
O型密封圈
|
耐油橡胶
|
|
弹簧
|
60Si2Mn
|
|
推杆
|
2Cr13
|
|
手轮
|
HT200
|
|
适用工况
|
适用介质
|
水蒸汽油品类气液体
|
硝酸碱类腐蚀性气液体
|
醋酸类等腐蚀性气液体
|
|
适用温度
|
硬密封：-30～+450℃软密封：-30～+180℃
|
主要技术参数和性能指标
|
公称通径 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公称压力 MPa
|
1.6 ； 4.0 ； 6.4
|
|
行程 mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
流量特性
|
快开
|
|
执行器型号
|
ZSPA/B-1、ZSNA/B-1
|
ZSPA/B-2、ZSNA/B-2
|
ZSPA/B-3、ZSNA/B-3
|
|
作用形式
|
单作用型/双作用型
|
|
气源压力MPa
|
0.4-0.7
|
|
泄漏量
|
软密封:O泄漏；硬密封：10-5×阀的额定容量
|
|
切断时间S
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
允许压差Mpa
|
公称通径 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
气缸直径 mm
|
150
|
200
|
300
|
400
|
|
气源压力KPa
|
500
|
允许压差
|
整机
气关式
|
流开
|
4.0
|
4.0
|
2.6
|
2.2
|
3.8
|
2.6
|
2.0
|
1.95
|
1.59
|
|
流关
|
4.0
|
4.0
|
4.0
|
3.1
|
3.1
|
2.1
|
1.6
|
2.0
|
1.63
|
|
整机
气开式
|
流开
|
4.0
|
3.0
|
2.1
|
1.7
|
1.7
|
1.1
|
0.9
|
0.52
|
0.43
|
|
流关
|
4.0
|
4.0
|
1.0
|
4.0
|
4.0
|
3.6
|
2.7
|
3.4
|
2.2
|
气动快速切断阀主要技术参数
|
DN(mm)
|
H(mm)
|
Hg(mm)
|
ФA(mm)
|
ФD(mm)
|
L(mm)
|
|
PN1.6
|
PN6.4
|
PN1.6
|
PN6.4
|
|
25
|
410
|
580
|
196
|
115
|
135
|
184
|
210
|
|
40
|
514
|
684
|
266
|
150
|
165
|
222
|
251
|
|
50
|
520
|
690
|
266
|
165
|
175
|
254
|
286
|
|
65
|
694
|
904
|
348
|
185
|
200
|
276
|
311
|
|
80
|
696
|
906
|
348
|
200
|
210
|
298
|
337
|
|
100
|
709
|
919
|
348
|
220
|
250
|
352
|
394
|
|
150
|
1186
|
1146
|
486
|
285
|
340
|
451
|
508
|
|
200
|
1208
|
1468
|
486
|
340
|
405
|
600
|
650
|
订货须知：
一、详细了解信茂气动快速切断阀的作用与工作原理，仔细核对信茂气动快速切断阀图片/图纸资料,看是否与您的实际工况相符合.
二、落实您需要采购的气动快速切断阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,
三、如果您致电我司，我公司技术人员会按照您提供的气动快速切断阀参数为您详细介绍我公司气动快速切断阀结构以及价格.
四、如果已经由设计单位为您选定信茂品牌的产品型号，请按型号直接向我司销售部订购。
五、您在收到信茂产品的时候，一定要仔细阅读该阀门说明书，了解气动快速切断阀的功能和使用方法.并按步骤安装使用.
