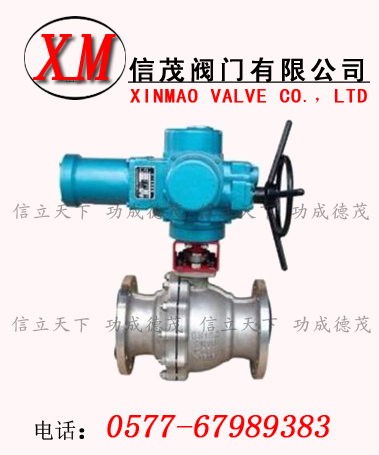

电动硬密封球阀
电动硬密封球阀
型号:Q941Y/Q947Y
报价:0.0000
信茂Q941H/Q947H电动硬密封球阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
电动硬密封球阀 详细介绍
概述

    硬密封电动球阀密封形式采用硬密封、阀座密封面材料为硬质合金,公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~500℃,阀体材料为碳素钢或不锈钢。硬密封电动球阀因采用硬密封球阀此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。

电动硬密封球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由 DCL 系列精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。硬密封电动球阀和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。

电动硬密封球阀性能参数

公称通径DN(mm)

DN15~DN250

公称压力

1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

介质温度

-40~+180℃ -40~+350℃

泄漏量

0 符合ANSIB16.104 5级标准

球体转角

90°

阀体材制质

A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

阀座材料

聚四氟乙烯(常温)、特制PPL(高温)

电动硬密封球阀主要外形尺寸

公称通径DN(mm)

尺寸(mm)

L

D3

D2

D1

b

f

N-d

15

108

95

65

45

14

2

4-14

20

117

105

75

55

14

4-14

25

127

115

85

65

14

4-14

32

140

135

100

78

16

4-18

40

165

145

110

85

16

3

4-18

50

178

160

125

100

16

4-18

65

190

180

145

120

18

4-18

80

203

195

160

135

20

8-18

100

305

215

180

155

20

8-18

125

256

245

210

185

22

8-18

150

394

280

240

210

24

8-23

200

457

335

295

265

26

12-23

250

533

405

335

320

30

12-25

如果您要了解更多关于《电动硬密封球阀》型号-规格-标准-价格-结构图-用途-使用方法-安装连接尺寸-实物图片的知识,欢迎进入我公司官网查询http://www.zjxmfm.com/
