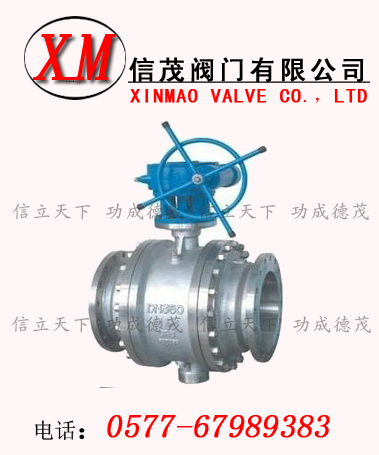

蜗轮固定式球阀结构及用途
永嘉信茂阀门有限公司生产的蜗轮固定式球阀系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
蜗轮固定式球阀工作原理：
一、开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
二、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
主要性能规范
|
试验压力（Mpa)
|
公称压力（Mpa)
|
压力级（Class)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
25.0
|
150
|
300
|
400
|
600
|
900
|
1500
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24
|
37.5
|
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
17.6
|
27.5
|
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1
|
|
气密试验
|
0.5-0.7
|
|
工作温度
|
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
|
|
适用介质
|
C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）
|
主要零件材质
|
零件名称
|
材料
|
|
材料代号
|
Ｃ
|
Ｌ
|
Ｐ
|
Ｒ
|
|
阀体 阀盖
|
WCB
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
球体
|
2Cr13
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
阀杆
|
2Cr13
|
316L
|
1Cr18Ni9Ti(304)
|
1Cr18Ni12Mo2Ti(316)
|
|
阀座密封面
|
PTFE、碳素纤维＋PTFE、对位聚苯
|
|
螺柱 螺母
|
35 35CrMoA(B7) 45(2H)
|
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
|
|
填料
|
Ｖ型PTFE、柔性石墨
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对蜗轮固定式球阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对蜗轮固定式球阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
