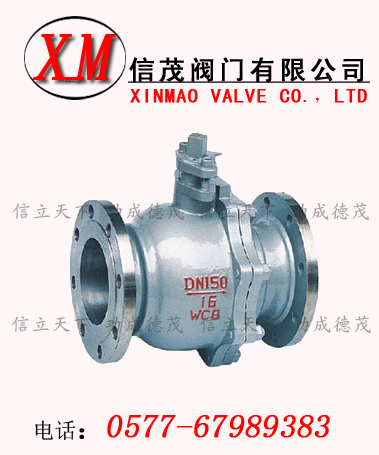

浮动球阀介绍:
永嘉信茂阀门有限公司生产的浮动球阀不带有固定轴的球阀,称为浮动球阀,又称浮动式球阀。浮动球球阀的阀体内有两个阀座密封圈,在它们之间夹紧一个球体,球体上有通孔,通孔的直径等于管道的内径,称全径球阀;通孔的直径略小于管道的内径,称缩径球阀。球体借助于阀杆可以自由地在阀座密封圈中旋转。在开启时,球孔与管道直径对准,已保证管道工作介质阻力最小。当阀杆转动1/4圈时,球孔垂直于阀门的通道,靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上,从而保证阀门完全密封。这种球阀属单面强制密封。
浮动球阀应用范围:
浮动球阀适合一般工业使用,并适用于化工,石油,天然气,冶金等行业及含硫化氢介质,杂质多,腐蚀严重的天然气长输管线。
浮动式球阀根据不同的使用要求,以壳体材料为基础分为:普通碳钢系列WCB、A105;不锈钢系列304,316;低温钢系列LCB,LCC;抗硫系列等。
浮动球阀结构特点:
浮动球阀主要特点是球体无支撑轴,球体被两阀座夹持其中呈“浮动"状态,它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要特点的阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。
主要结构特点为:
1.阀门设有开、关位置指示;
2.锁定装置;
3.阀杆防飞结构;
4.防静电装置;
5.防火结构;
6.独特阀座密封结构;
7.中法兰(阀体与左体连接部)无外漏结构。
标准规范:
设计制造标准:GB/T 12237-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
产品适用范围:
公称压力
或压力级 |
公称通径DN/NPS(mm/in) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
PN16 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
PN25 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
PN40 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
PN63 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
|
|
PN100 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
|
|
PN160 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
|
|
Class150(PN20) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
Class300(PN50) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
Class600(PN110) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
|
|
Class900(PN150) |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
|
|
|
|
|
Class1500/PN260 |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
|
|
|
|
|
JIS 10K |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
JIS 20K |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
零件材料与工况:
零件名称 Part name |
材料 Material |
阀体/盖 Body/Bonnet |
WCB,LCC,LCB,CF8,CF8M,CF3,CF3M |
球体 Ball |
WCGB+HCr,A105+HCr,2Cr13,304,316,304L,316L
|
阀杆 Stem |
2Cr13,304,316,304L,316L |
阀座 Seat |
PTFE、PPL、尼龙101 |
订货须知:
您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 的网站首页,结合我们的新闻资讯和技术支持里面的相关信息,对浮动球阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对浮动球阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
|
