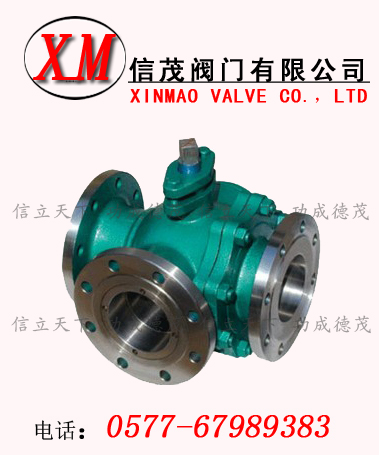

法兰连接三通球阀特点：
永嘉信茂阀门有限公司生产的法兰连接三通球阀特点①、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介流向的切换。也能使阻互垂直的两个通道连通或关闭。②、四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外一通道连通，灵活控制管路中介质的合流或分流。
主要零件材料：
|
零件名称
|
材质
|
|
GB
|
ASTM
|
|
阀体、阀盖
|
WCB
|
A216-WCB
|
|
密封圈
|
PTFE、对位聚苯
|
PTFE、对位聚苯
|
|
球体
|
1Cr18Ni9Ti
|
SS304
|
|
阀座、阀杆
|
2Cr13
|
A246-416
|
|
双头螺栓
|
35CrMoA
|
A193-B7
|
备注：三通球阀一般采用两阀座结构，如流向图A所示两种工况。选用两面阀座L型结构（即Q44型）。流向B中①和④两种工况亦可选用两阀座T型结构（即Q45型）。流向图B②和③两种工况必须选用四阀认T型结构（即Q45型）。其余工况也可以先用四阀座结构，但在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《阀门的型号编制方法》填寰相应的要求代号。
主要性能范围：
|
公称压力
|
试验压力（MPa）
|
|
壳体
|
高压液密封
|
体压气密封
|
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
CLASS150
|
3.0
|
2.2
|
|
适用工况
|
适用介质
|
水、油品、气等非腐蚀和酸碱腐蚀介质
|
|
适用温度
|
-28~350℃
|
|
应用规范
|
连接法兰
|
JB79-59、GB9113、HG20592-97、ANSI B16.5
|
|
检验试验
|
GB/T9092-99、API598
|
其余制造规范均按本厂标准；
国标连接尺寸和外形 PN1.6MPa ：
|
型号
|
公称通径DN（mm）
|
尺寸（mm）
|
|
L
|
L2
|
D
|
D1
|
D2
|
b
|
f
|
Z-d
|
H
|
W
|
|
Q44F-16C
（P）
（R）
|
15
|
150
|
72
|
95
|
65
|
45
|
14
|
2
|
4-14
|
95
|
130
|
|
20
|
160
|
80
|
105
|
75
|
55
|
14
|
2
|
4-14
|
110
|
130
|
|
25
|
180
|
90
|
115
|
85
|
65
|
14
|
2
|
4-18
|
120
|
140
|
|
32
|
200
|
100
|
135
|
100
|
78
|
16
|
2
|
4-18
|
144
|
180
|
|
40
|
220
|
110
|
145
|
110
|
85
|
16
|
3
|
4-18
|
152
|
220
|
|
50
|
240
|
120
|
160
|
125
|
100
|
16
|
3
|
4-23
|
182
|
220
|
|
65
|
260
|
130
|
180
|
145
|
120
|
16
|
3
|
4-18
|
193
|
240
|
|
80
|
280
|
140
|
195
|
160
|
135
|
20
|
3
|
8-18
|
217
|
270
|
|
100
|
320
|
160
|
215
|
180
|
155
|
20
|
3
|
8-18
|
245
|
350
|
|
125
|
380
|
190
|
245
|
210
|
185
|
22
|
3
|
8-18
|
282
|
500
|
|
150
|
440
|
220
|
280
|
240
|
210
|
24
|
3
|
8-23
|
319
|
600
|
|
200
|
550
|
260
|
335
|
295
|
265
|
26
|
3
|
12-23
|
380
|
1000
|
|
250
|
670
|
310
|
405
|
355
|
320
|
30
|
3
|
12-25
|
460
|
1400
|
|
300
|
720
|
370
|
460
|
410
|
375
|
30
|
3
|
12-25
|
520
|
1800
|
美标连接尺寸和外形 150Lb ：
|
公称通径DN
|
尺寸（mm）
|
|
（in）
|
（mm）
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
H
|
L0
|
|
1/2
|
15
|
140
|
89
|
60.5
|
35
|
10
|
1.6
|
4-Φ15
|
55
|
130
|
|
3/4
|
20
|
165
|
98
|
70
|
43
|
11
|
1.6
|
4-Φ15
|
55
|
130
|
|
1
|
25
|
165
|
108
|
79.5
|
51
|
12
|
1.6
|
4-Φ15
|
70
|
140
|
|
11/4
|
32
|
220
|
117
|
79
|
64
|
13
|
1.6
|
4-Φ15
|
75
|
180
|
|
11/2
|
40
|
250
|
127
|
98.5
|
73
|
15
|
1.6
|
4-Φ15
|
90
|
220
|
|
21/2
|
50
|
260
|
152
|
120.5
|
92
|
16
|
1.6
|
4-Φ19
|
104
|
260
|
|
2
|
65
|
320
|
178
|
139.5
|
105
|
18
|
1.6
|
4-Φ19
|
153
|
350
|
|
3
|
80
|
320
|
190
|
152.5
|
127
|
19
|
1.6
|
4-Φ19
|
187
|
400
|
|
4
|
100
|
370
|
229
|
190.5
|
157
|
24
|
1.6
|
8-Φ19
|
206
|
500
|
|
5
|
125
|
510
|
254
|
216
|
186
|
24
|
1.6
|
8-Φ22
|
252
|
600
|
|
6
|
150
|
510
|
279
|
241.5
|
216
|
26
|
1.6
|
8-Φ22
|
244
|
1000
|
|
8
|
200
|
580
|
373
|
298.5
|
270
|
29
|
1.6
|
8-Φ22
|
283
|
1300
|
|
10
|
250
|
670
|
406
|
362
|
324
|
31
|
1.6
|
12-Φ25
|
345
|
1600
|
|
12
|
300
|
720
|
483
|
432
|
381
|
32
|
1.6
|
12-Φ25
|
420
|
2100
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对法兰连接三通球阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对法兰连接三通球阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
