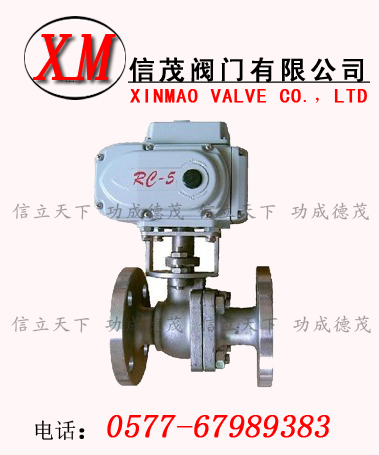

Q947F电动碳钢球阀用途
电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
技术参数
|
公称通径DN(mm) |
DN15～DN400 |
|
公称压力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温) |
主要外形尺寸
|
公称通径DN(mm) |
尺寸(mm) |
|
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
