蜗轮球阀概述：

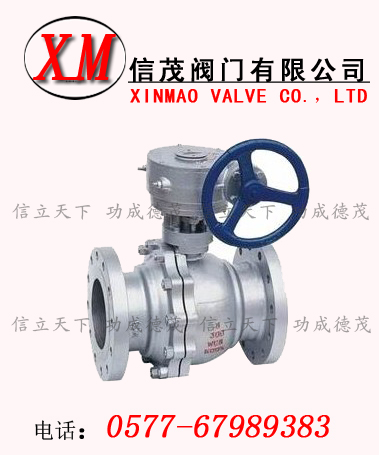

永嘉信茂阀门有限公司生产的Q341F蜗轮球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
工作原理：
开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
轨道球阀的结构特点：
1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
主要零件材料:
|
序号
NO
|
零件名称
|
材质
|
|
GB
|
ASTM
|
|
1
|
阀体
|
WCB
|
A2116-WCB
|
|
2
|
密封圈
|
PTFE
|
PTFE
|
|
3
|
球体
|
1C18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
石体
|
WCB
|
A216-WCB
|
|
7
|
垫片
|
柔性石墨+不锈钢
|
B12.10-304F/.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料压盖
|
WCB
|
A2116-WCB
|
|
10
|
定位片
|
25
|
A105
|
|
11
|
挡圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
K33
|
A47-667
Gr.32510
|
|
13
|
阀杆
|
1Cr33
|
A276-410
|
|
14
|
螺钉
|
35
|
A193-B7
|
|
15
|
止推垫片
|
PTFE
|
PTFE
|
技术规范:
|
设计依据
|
国标系列
|
美标系列
|
|
设计标准
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
结构长度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79
Hg20592
|
ANSI B16.5、B16.47
|
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
|
试验和检验
|
GB/T9092
|
AP16D
|
AP1598
|
主要外形尺寸:
|
公称通径
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
d1
|
13
|
19
|
25
|
38
|
64
|
64
|
76
|
102
|
127
|
152
|
203
|
|
L
|
108
|
117
|
127
|
165
|
191
|
191
|
203
|
229
|
356
|
394
|
457
|
