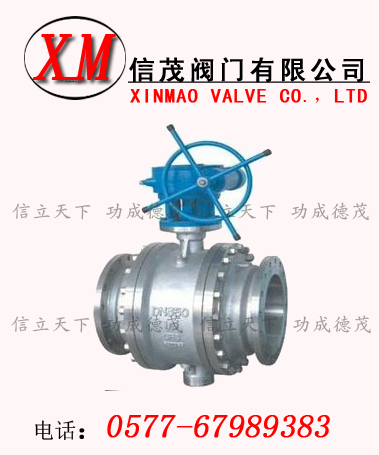

永嘉信茂阀门有限公司生产的蜗轮固定球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线
执行标准AdministerStandard
|
设计与制造
DesignandManufacture
|
结构长度
FaceToFace
|
法兰尺寸
FlangeDimension
|
压力-温度
PressureTemperatureLating
|
试验-检验
InspectionAndTest
|
|
GB122237
|
GB12221
|
GB9113JB79
|
GB9131
|
GB/T13927JB/T9092
|
压力试验PressureTest
|
公称压力NominalPressure
|
1.6
|
2.5
|
4.0
|
|
强度试验
ShellTest
|
2.4
|
3.8
|
6.0
|
|
水密封试验
WaterSealTest
|
1.8
|
2.8
|
4.4
|
|
气密封试验
AirSealTest
|
0.4-0.7
|
主要零件材料及性能MainPartMaterialsandProperty
|
阀体
Body
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
|
球体阀杆
BallStem
|
2Cr13
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
阀座
Seat
|
聚四氟乙烯PTFE加坡纤增强聚四氟乙烯PTFE+Glass对位聚笨PPL
|
|
垫片
Shim
|
聚四氟乙烯PTFE不锈钢/柔性石墨StainlessSteel/flexibleGraphite齿形垫片ToothProfileGasket
|
|
阀杆座
StemSeat
|
聚四氟乙烯PTFE不锈钢/柔性石墨StainlessSteel/FlexibleGraphite
|
|
填料
Packing
|
聚四氟乙烯PTFE增强柔性石墨EnhancedFlexibleGraphite
|
|
填料压盖
Gland
|
WCB
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
温度
Temperature
|
-29～150(聚四氟乙烯PTFE)-29～200(加玻纤增强聚四氟乙烯PTFE+GLASS)-29～300(对位聚笨PPL)
|
|
介质
Medium
|
水蒸汽油品
Watersteam
Oilgoods
|
硝酸类NitricAcid
|
强氧化介质
strongeyoxidablemedium
|
醋酸类AceticAcid
|
尿素类Urea
|
规格主要尺寸SizeMainDimensions
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法兰
RF
Q347F
16C
16P
16R
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
30
|
85
|
160
|
|
40
|
165
|
145
|
110
|
85
|
16
|
4-18
|
32
|
95
|
230
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
43
|
107
|
230
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
70
|
142
|
400
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
110
|
152
|
400
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
150
|
178
|
500
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
200
|
252
|
500
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
230
|
278
|
600
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
260
|
395
|
600
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-25
|
283
|
480
|
800
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-25
|
380
|
585
|
800
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-25
|
425
|
625
|
800
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-30
|
492
|
720
|
800
|
|
500
|
914
|
705
|
650
|
608
|
44
|
20-34
|
555
|
840
|
830
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-41
|
675
|
1050
|
830
|
|
700
|
1245
|
910
|
940
|
788
|
50
|
24-41
|
850
|
1150
|
830
|
规格主要尺寸SizeMainDimensions
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法兰
RF
Q347F
25
25P
25R
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-18
|
32
|
95
|
230
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-18
|
43
|
107
|
230
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-18
|
70
|
142
|
400
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-18
|
110
|
152
|
400
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-23
|
150
|
178
|
500
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-25
|
200
|
252
|
500
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-25
|
230
|
278
|
600
|
|
200
|
502
|
360
|
310
|
278
|
34
|
12-25
|
260
|
395
|
600
|
|
250
|
568
|
425
|
370
|
332
|
36
|
12-30
|
283
|
480
|
800
|
|
300
|
648
|
485
|
430
|
390
|
40
|
16-30
|
380
|
585
|
800
|
|
350
|
762
|
550
|
490
|
448
|
44
|
16-34
|
425
|
625
|
800
|
|
400
|
838
|
610
|
550
|
505
|
48
|
16-34
|
492
|
720
|
800
|
|
500
|
991
|
730
|
660
|
610
|
52
|
20-41
|
555
|
840
|
830
|
|
600
|
1143
|
840
|
770
|
718
|
56
|
20-41
|
675
|
1050
|
830
|
|
700
|
1346
|
955
|
875
|
815
|
60
|
24-48
|
850
|
1150
|
830
|
规格主要尺寸SizeMainDimensions
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸凹法兰
RF
Q347F
40
40P
40R
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
76
|
18
|
4-18
|
32
|
95
|
230
|
|
50
|
216
|
160
|
125
|
100
|
88
|
20
|
4-18
|
43
|
107
|
230
|
|
65
|
241
|
180
|
145
|
120
|
110
|
22
|
8-18
|
70
|
142
|
400
|
|
80
|
283
|
195
|
160
|
135
|
121
|
22
|
8-18
|
110
|
152
|
400
|
|
100
|
305
|
230
|
190
|
160
|
150
|
24
|
8-23
|
150
|
178
|
500
|
|
125
|
381
|
270
|
220
|
188
|
176
|
28
|
8-25
|
200
|
252
|
500
|
|
150
|
403
|
300
|
250
|
218
|
204
|
30
|
8-25
|
230
|
278
|
600
|
|
200
|
502
|
375
|
320
|
282
|
260
|
38
|
12-30
|
260
|
395
|
600
|
|
250
|
568
|
445
|
385
|
345
|
313
|
42
|
12-34
|
283
|
480
|
800
|
|
300
|
648
|
510
|
450
|
408
|
364
|
46
|
16-34
|
380
|
585
|
800
|
|
350
|
762
|
570
|
510
|
465
|
422
|
52
|
16-34
|
425
|
625
|
800
|
|
400
|
838
|
655
|
585
|
535
|
474
|
58
|
16-41
|
492
|
720
|
800
|
|
500
|
991
|
755
|
670
|
612
|
576
|
62
|
20-48
|
555
|
840
|
830
|
|
600
|
1143
|
890
|
795
|
730
|
678
|
62
|
20-54
|
675
|
1050
|
830
|
|
700
|
1346
|
995
|
900
|
835
|
768
|
68
|
24-54
|
850
|
1150
|
830
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对涡轮固定球阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对涡轮固定球阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
