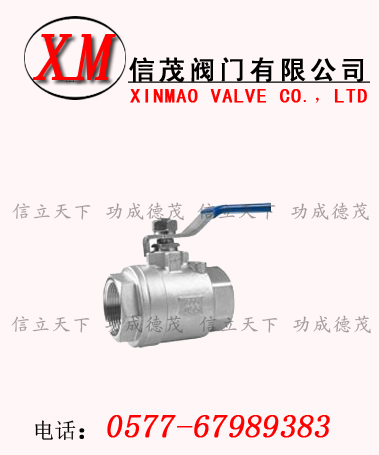

广式丝扣球阀用途：
永嘉信茂阀门有限公司生产的广式丝扣球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加锁以防止误操作。适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
广式丝扣球阀原理：
开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1关闭时，顺时针旋转手柄，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
技术参数：
|
型号
|
公称压力PN(Mpa)
|
试验压力ps(Mpa)
|
工作压力p(Mpa)
|
工作温度(℃)
|
适用介质
|
|
壳体
|
密封（液）
|
密封（气）
|
|
Q11F-16
Q11F-16C
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
150
|
水、蒸汽、油品
|
|
Q11F-16P
|
硝酸类
|
|
Q11F-16R
|
醋酸类
|
|
Q11F-16Ni
|
碱液、盐水、海水等
|
|
Q11F-16Q
|
水、蒸汽、油品
|
|
Q11F-40
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
水、蒸汽、油品
|
|
Q11F-40P
|
硝酸类
|
|
Q11F-40R
|
醋酸类
|
主要零件材
|
零件名称
|
左、右阀体
|
球体、阀杆
|
密封圈
|
填料
|
|
Q11F-16
|
HT200
|
2Cr13
|
聚四氟乙烯、增强聚四氟乙烯
|
聚四氟乙烯
|
|
Q11F-16C、Q11F-40
|
WCB
|
2Cr13
|
|
Q11F-16P、Q11F-40P
|
ZG1Cr18NI9Ti
|
1Cr18Ni9Ti
|
|
Q11F-16R、Q11F-40R
|
ZG1Cr18Ni12MoTi
|
1Cr18Ni12Mo2Ti
|
|
Q11F-16Ni
|
奥氏体铸铁
|
不锈钢
|
|
Q11F-16Q
|
|
2Cr13
|
规格尺寸：
|
公称通径DN(mm)
|
管螺纹G
|
尺寸(mm)
|
|
D1
|
L
|
L1
|
L0
|
D
|
H
|
|
15
|
1/2
|
48
|
90
|
45
|
140
|
34.6
|
76
|
|
20
|
3/4
|
58
|
100
|
50
|
160
|
41.6
|
81
|
|
25
|
1
|
66
|
115
|
58
|
180
|
53.1
|
92
|
|
32
|
11/4
|
80
|
130
|
64
|
200
|
63.5
|
112
|
|
40
|
11/2
|
92
|
150
|
75
|
250
|
69.3
|
121
|
|
50
|
2
|
114
|
180
|
90
|
300
|
86.5
|
137
|
|
65
|
21/2
|
136
|
190
|
100
|
300
|
104
|
147
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对广式丝扣球阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对广式丝扣球阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
