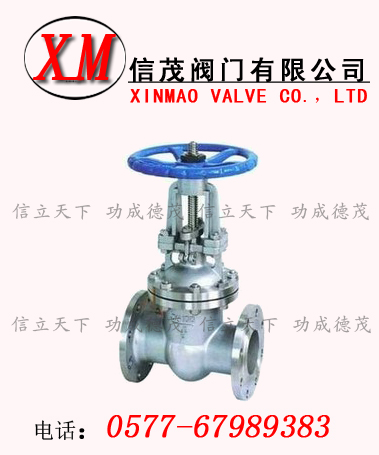

法兰闸阀用途:
永嘉信茂阀门有限公司生产的法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
结构与特点:
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
标准与规范：
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79GB/T9112-9131的规定
检查与试验：安JB/T9092-99GB/T13927-92的规定
传动方式：手动、电动、齿轮
性能与规范：
|
型号
|
公称压力
|
试验压力
|
工作温度（℃）Working
|
适用介质Suitable
|
|
Type
|
Nominal
|
Test Pressure
|
Temperature
|
Medium
|
|
|
Pressure
|
强度（水）
|
密封（水）
|
低压密封
|
|
|
|
|
|
(Mpa)
|
空气（Mpa）
|
空气（Mpa)
|
|
|
|
Z41H-16C
|
1.6
|
2.4
|
1.8
|
0.6
|
≤425
|
水、蒸汽、
|
|
Z41H-25C
|
2.5
|
3.8
|
2.8
|
0.6
|
≤425
|
油品等
|
|
Z41H-40C
|
4
|
6
|
4.4
|
0.6
|
≤425
|
|
|
Z41H-64C
|
6.4
|
9.6
|
7
|
0.6
|
≤425
|
|
主要零件材料：
|
零件名称
|
阀体材料Body Material Code
|
Part Name
|
|
阀体/阀盖
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti/CF8
|
ZG1Cr18Ni12Mo2Ti/CF8M
|
Body/Bonnet
|
|
闸板
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti/CF8
|
ZG1Cr18Ni12Mo2Ti/CF8M
|
Wedge
|
|
阀杆
|
Cr13
|
25Cr2MoV
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
Stem
|
|
填料
|
柔性石墨/Flexible Graphite
|
聚四氟乙烯/PTFE
|
Packing
|
|
垫片
|
18-8柔性石墨/18-8Flexible Graphite
|
Gasket
|
|
螺栓
|
35/35CrMo
|
25CrMoV
|
1Cr18Ni9
|
1Cr18Ni9
|
Bolt
|
|
适用温度
|
-29-425℃
|
-29-450℃
|
-40-200℃
|
-40-200℃
|
Suitable Temp.
|
|
适用介质
|
水、油品、蒸汽
|
蒸汽、油品
|
硝酸类
|
醋酸类
|
Suitable Medium
|
|
Water,Oil,Steam
|
Steam,Oil
|
Nitrc Acid
|
Acetic Acid
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对法兰闸阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对法兰闸阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
