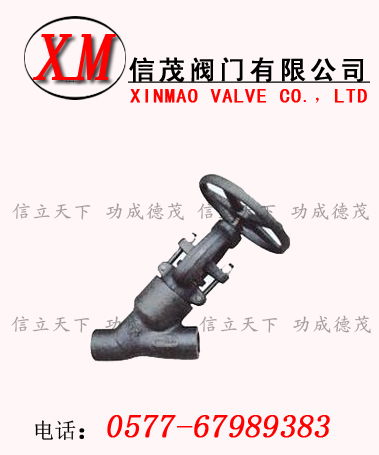

Y型高压截止阀概述：
连接端：BW,SW
材料：ANSI/ASTM
主体材料：A105，F11，F22，F316, F91, F92
Y型高压截止阀结构特点：
螺纹阀盖,可根据用户要求设计为焊接或可拆卸结构
接近直线的流道设计，减少流阻
二次节流面设计，减少对密封面的冲刷
承插焊端或对接焊
旋转升降阀杆
整体阀座
可选择电动或气动的驱动方式
较传统J61Y性能优越,节能,使用寿命长
Y型高压截止阀标准规范：
设计制造标准：ASME B16.34，JB/T3595，E101
结构长度标准：GB/T 12221-2005
承插焊端：ASME B16.11
对接焊端：ASME B16.25
压力温度等级：GB/T 12224-2005
试验检验标准：JB/T3595
零件材料与工况：
|
序号 |
零件名称 |
材料 |
|
1 |
阀体 |
25+Stellite 21,F22+Stellite 21 |
|
2 |
阀瓣 |
25+Stellite 6,F22+Stellite 6 |
|
3 |
阀杆 |
1Cr13,25Cr2Mo1V,17-4PH |
|
4 |
填料箱 |
25,F22 |
|
5 |
阀盖 |
25,F22 |
|
6 |
阀杆螺母 |
QAL9-4,D2 |
|
7 |
压板 |
1Cr13,F22 |
|
8 |
填料 |
进口GARLOCK夹不锈钢丝编织柔性石墨 |
|
9 |
填料垫 |
1Cr13 |
|
10 |
密封垫 |
夹316丝高柔型石墨 |
主要尺寸及重量：
|
口径 |
Class 1690 |
Class 2680 |
|
L |
D |
W |
H |
Wt(kg) |
L |
D |
W |
H |
Wt(kg) |
|
1/2〃 |
152 |
60 |
216 |
298 |
13 |
152 |
60 |
216 |
298 |
13 |
|
3/4〃 |
152 |
60 |
216 |
298 |
13 |
152 |
60 |
216 |
298 |
13 |
|
1〃 |
152 |
60 |
216 |
298 |
13 |
152 |
60 |
216 |
298 |
13 |
|
1-1/4〃 |
170 |
81 |
216 |
326 |
15.8 |
170 |
81 |
216 |
326 |
15.8 |
|
1-1/2〃 |
170 |
81 |
216 |
326 |
15.8 |
170 |
81 |
216 |
326 |
15.8 |
|
2〃 |
272 |
102 |
363 |
427 |
37.8 |
272 |
102 |
363 |
427 |
37.8 |
|
2-1/2〃 |
325 |
122 |
406 |
474 |
63 |
325 |
122 |
406 |
474 |
63 |
|
3〃 |
325 |
122 |
406 |
474 |
63 |
325 |
122 |
406 |
474 |
63 |
|
4〃 |
325 |
122 |
406 |
474 |
63 |
325 |
122 |
406 |
474 |
63 |
订货须知：
