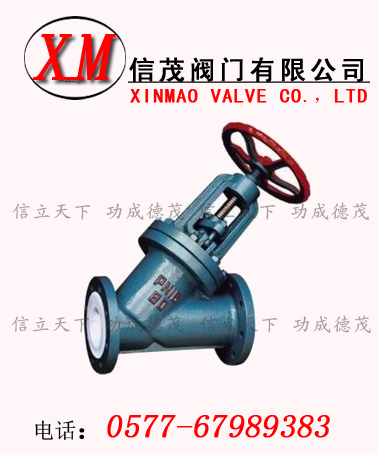

衬里直流截止阀概述：
永嘉信茂阀门有限公司生产的衬里直流截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面 ，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降 旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
“衬里直流截止阀”只适用于全开和全关，不 允许作调节和节流。 “衬里直流截止阀” 属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不 泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力 所产生的推力，关“衬里直流截止阀” 的力比开“衬里直流截止阀 ”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
性能规范
|
强度试验(Ps)
Shell test
|
密封耐压 Seal pressure
|
PN1.6MPa
|
|
阀体耐压 body pressure
|
PN2.4MPa
|
|
工作压力 working pressure
|
PN1.6MPa
|
|
使用温度
working temperature
|
J45F2-1.6
|
-50°C-+120°C
|
|
J45F46-1.6
|
-50°C-+120°C
|
|
适用介质 Suitable medium
|
强腐蚀性介质
Strong corrosive medium
|
主要零件材料：
|
名称 Name
|
材料 Material
|
|
阀体 Body
|
ZG25II外壳内衬F46或衬F2或PFA
|
|
阀盖 Bonnet
|
ZG25IIF46或衬F2或PFA
|
|
阀瓣 Disc
|
优炭钢衬包F46或衬F2或PFA
|
|
阀杆 Stem
|
优炭钢
|
|
填料 Packing
|
F4U形圈
|
|
填料压盖 Gland flange
|
ZG25II
|
|
阀杆螺母 Stem nut
|
ZHMn58-2-2
|
|
定位螺母 Adjusting nut
|
HT200
|
|
垫片 Gasket
|
F4
|
|
手轮 Handwheel
|
HT200
|
主要外形尺寸和连接尺寸：
|
公称通径
DN(mm)
|
主要外形尺寸和连接尺寸 Main outline dimensions and connection dimensions
|
|
L
|
D
|
D 1
|
D 2
|
b
|
f
|
d
|
z
|
D 0
|
H
|
H 1
|
|
25
|
160
|
115
|
85
|
65
|
18
|
3
|
14
|
4
|
100
|
220
|
236
|
|
32
|
180
|
135
|
100
|
78
|
18
|
3
|
18
|
4
|
120
|
251
|
273
|
|
40
|
200
|
145
|
110
|
85
|
20
|
3
|
18
|
4
|
140
|
283
|
306
|
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
18
|
4
|
160
|
316
|
344
|
|
65
|
290
|
180
|
145
|
120
|
22
|
3
|
18
|
4
|
180
|
353
|
383
|
|
80
|
310
|
195
|
160
|
135
|
22
|
3
|
18
|
8
|
200
|
437
|
479
|
|
100
|
350
|
215
|
180
|
150
|
24
|
3
|
18
|
8
|
240
|
479
|
529
|
|
125
|
400
|
245
|
210
|
180
|
26
|
3
|
18
|
8
|
280
|
542
|
608
|
|
150
|
480
|
280
|
240
|
210
|
28
|
4
|
23
|
8
|
320
|
605
|
680
|
|
200
|
600
|
335
|
295
|
265
|
30
|
4
|
23
|
12
|
360
|
650
|
755
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对衬里直流截止阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对衬里直流截止阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。 |
