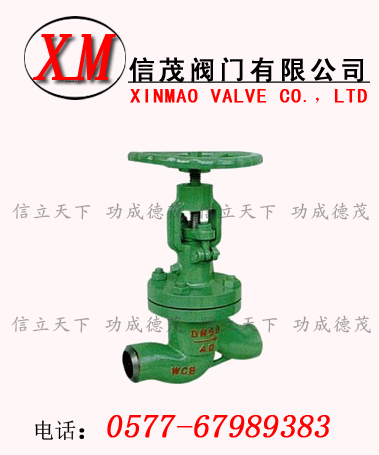

真空焊接截止阀概述：
1、真空截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
永嘉信茂阀门有限公司生产的真空焊接截止阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
NKJ61H真空焊接截止阀主要性能规范
|
产品类型
|
壳体强度试验/MPa
|
上密封试验/MPa
|
密封试验/MPa
|
适用介质
|
适用温度/℃
|
|
NKJ61H-40
|
6.0
|
4.4
|
4.4
|
水、蒸汽、空气
|
≤425
|
|
NKJ61H-64
|
96
|
7.0
|
7.0
|
|
NKJ61H-100
|
15.0
|
11.0
|
11.0
|
|
NKJ61Y-40l
|
6.0
|
4.4
|
4.4
|
水、蒸汽、空气
|
≤550
|
|
NKJ61Y-64l
|
9.6
|
7.0
|
7.0
|
|
NKJ61Y-100I
|
15.0
|
11.0
|
11.0
|
主要零件材料
|
零件名称
|
阀体、阀盖
|
阀杆
|
阀瓣
|
密封面
|
阀杆螺母
|
填料
|
紧固件
|
|
NKJ61H-C型
|
25或WCB
|
铬不锈钢
|
铬不锈钢
|
H：合金钢
|
铝青铜
|
膨胀复合石墨
|
优质碳钢
|
|
NKJ61Y-l型
|
铬钼钢
|
20CrlM01vA 或38CrM0AlA
|
12CrlM0 1VA
|
Y：硬质合金
|
铬钼钢
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对真空焊接截止阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对真空焊接截止阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
