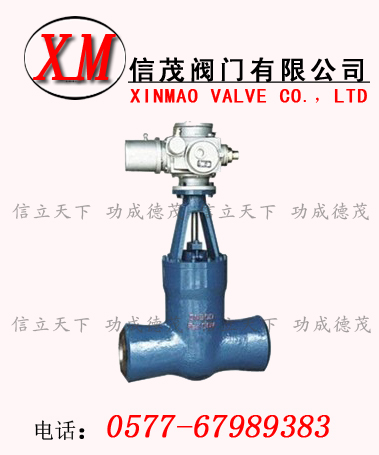

电动高压闸阀-Z961Y电动高压闸阀概述：
高温高压闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
产品引用标准：1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定； 2、 结构长度按E101的规定或按用户提供尺寸3、焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
电动高压闸阀-Z961Y电动高压闸阀-Z961Y、Z962Y产品结构特点：
1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动
电动高压闸阀-Z961Y电动高压闸阀性能规范Property and specifiecation：
产品型号
公称压力 |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
|
强度试验 |
密封试验/上密封实验 |
|
Z961Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、蒸汽 |
|
Z962H-320 |
32 |
48 |
36 |
- |
≤425 |
|
Z960Y-P54100 |
- |
30 |
22 |
540℃为10MPa |
≤540 |
|
Z962Y-P54170 |
- |
48 |
36 |
540℃为17 MPa |
≤540 |
电动高压闸阀-Z961Y电动高压闸阀-Z962H、Z962Y主要零件材料Matecrial for main parts：
|
零件名称Part name |
材料牌号Material designation |
|
阀体Body |
WCB |
WC6 |
WC9 |
|
阀板Disc |
WCB |
WC6 |
WC9 |
|
阀盖Bonnet |
25 |
12Cr1Mo1VA |
|
阀杆Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
|
阀座Seat |
25 |
12Cr1Mo1VA |
|
密封环Sealing ring |
S软钢(增强柔性石墨)S soft steel (flexible graphite) |
S软钢S soft steel |
F软钢F Soft steel |
|
填料Packing |
增强柔性石墨Fexible graphite |
|
支架Yoke |
WCB |
WCB或WC6 |
|
阀杆螺母Stem nut |
45(ZCuZn25A16Fe3Mn3) |
|
四开环Four piece ring |
1Cr13 |
20Cr1MoVA |
|
电动高压闸阀-Z961Y电动高压闸阀-Z960Y、Z962Y主要外形尺寸：
|
公称通径DNNominal diameter |
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions |
电动装置Electric dewice |
重量(kg)Weight |
|
d |
L |
H |
L1 |
L2 |
|
Z960H、Z962H、Z960Y、Z962Y-250 |
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z961H、Z962H、Z961Y、Z962Y-320 |
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|
Z960H、Z961H、Z960Y、Z961Y-P54 100V |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|
Z961H、Z962H、Z961Y、Z962Y-P54 170V |
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |
高温高压闸阀安装以及维护1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。4、带传动机构的闸阀，按产品使用说明书的规定安装。5、如果阀门经常开关使用 , 每月至少润滑一次。
